動作するようになりました! SONY WM-EX20

 おはようございます。

 今日はお休みです。寝坊すればいいものの、仕事と同じように早起きしてしまいました。変な夢でうなされたのです。困ったものです。


 先日ご紹介したカセットウォークマン、WM-EX20です。ベルト交換用に広正エレクトロニックスというお店から、スペアのものを購入しました。頼まれてはいませんが、勝手に宣伝させていただきます。その節はありがとうございました。

 http://www.hirosho-ele.com/index.htm

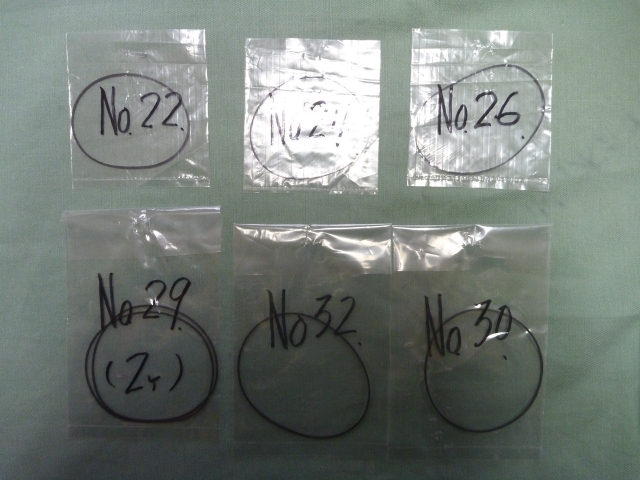

 何種類か購入しました。CD Walkmanなどでも使えるかな?とも思いつつ。

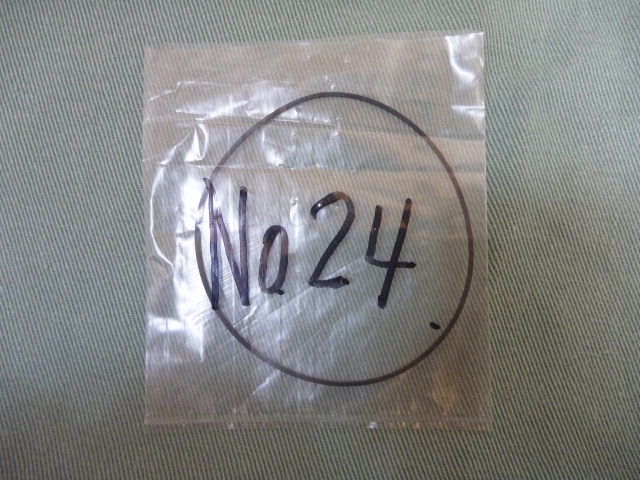

 内径65mmとの情報でしたので、No.29を二本買いました。他は予備+試験用です。ベルトの幅は0.8mmと細いですが、純正のものはもっと細い模様。


 とりあえず分解しました。

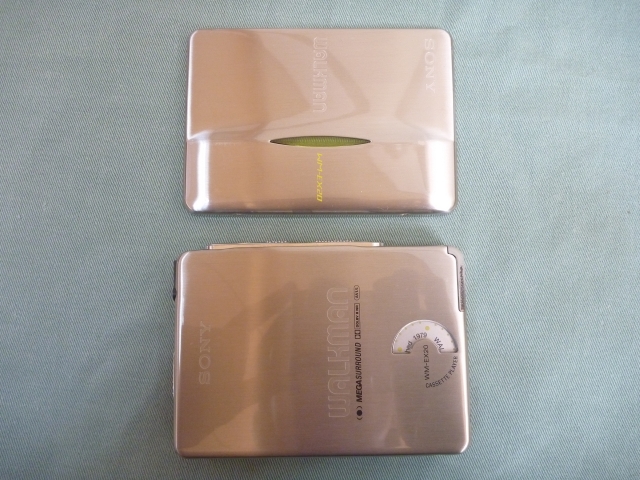

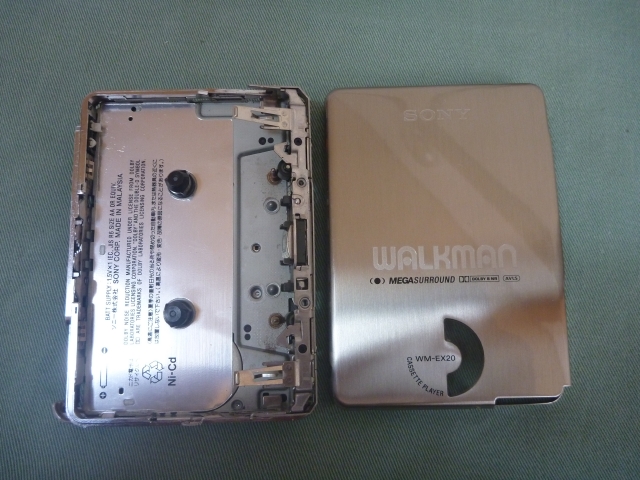

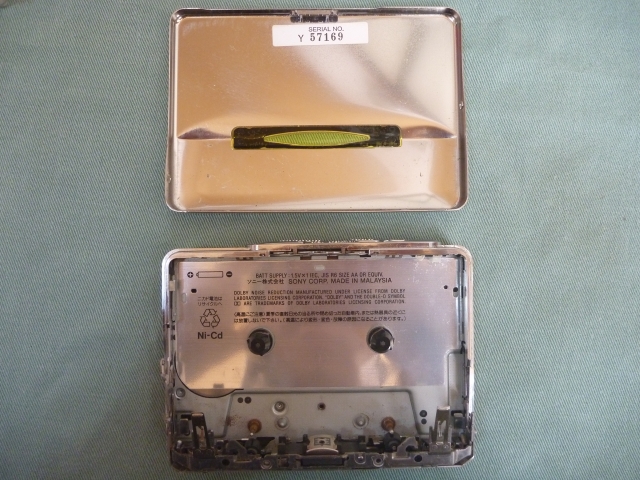

 まず二枚におろしました。ここまでは簡単です。何やら幸薄そうな地縛霊が写っていますが、気にしないでください。


 次に基盤を露出させる為に、三枚におろすのに難儀しました。ヘッドフォンジャックや充電池の蓋が干渉して、ネジを外すだけでは取れません。ネジ自体は一本除き全て同じものでした。

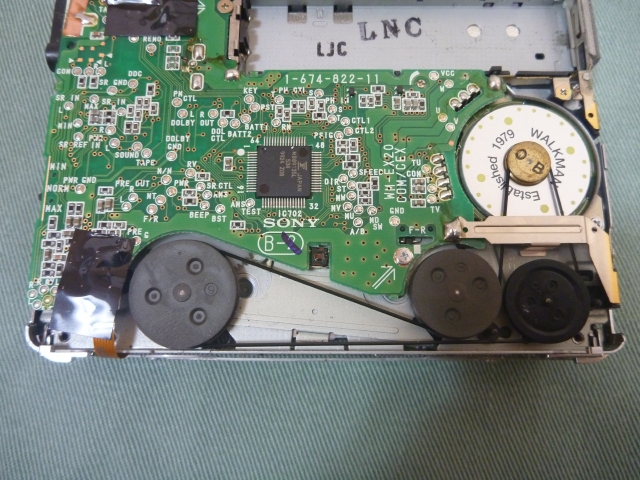

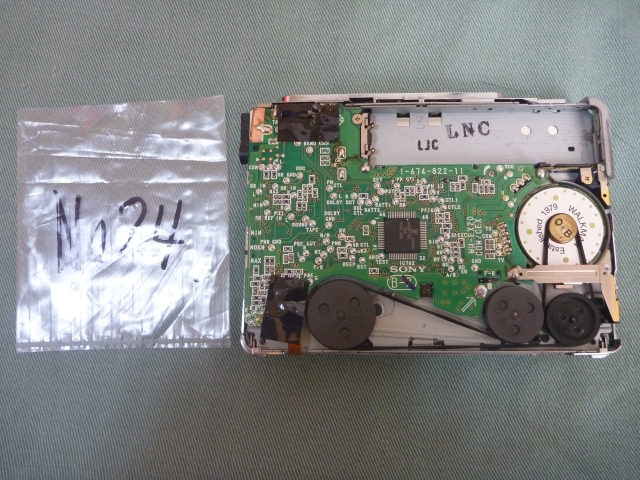

 やっととれたの図です。

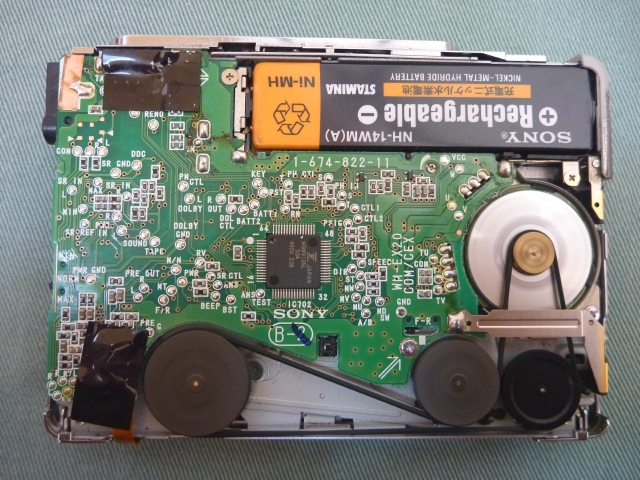

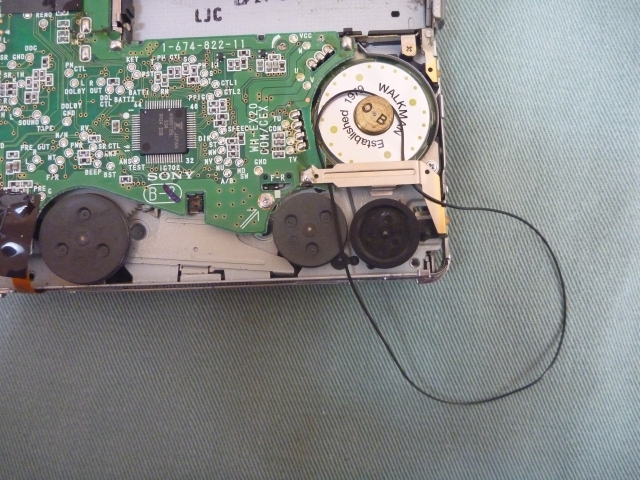

 見た感じ、ベルトの伸びは目立ちません。細いですね。

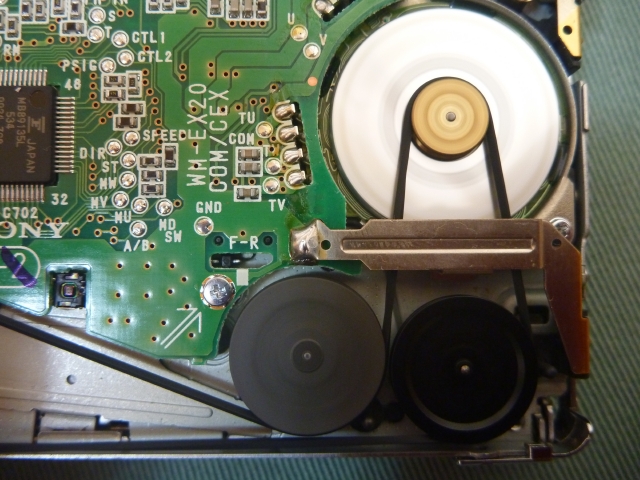

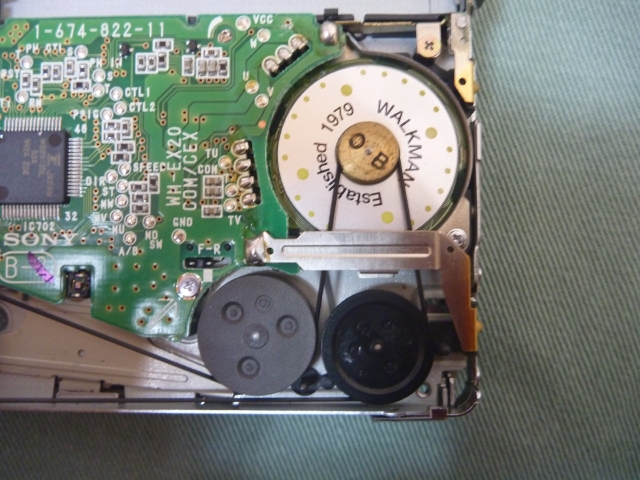

 プーリーへのかけかたを以前間違えたので、しつこく画像に記録しました。

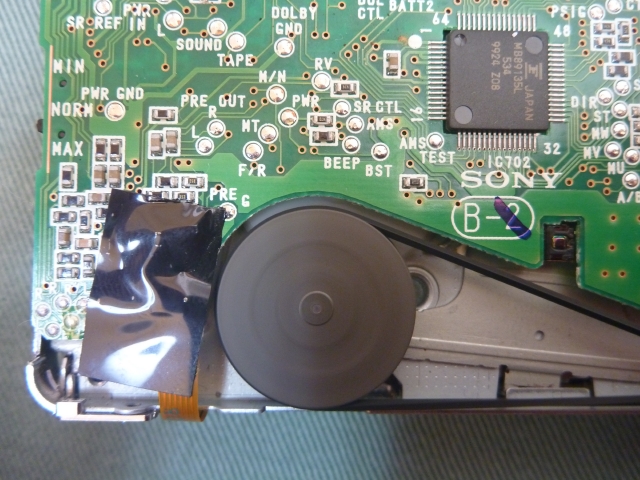

 電池ボックスの端子への金具下にベルトが通っています。一回浮かして外します。

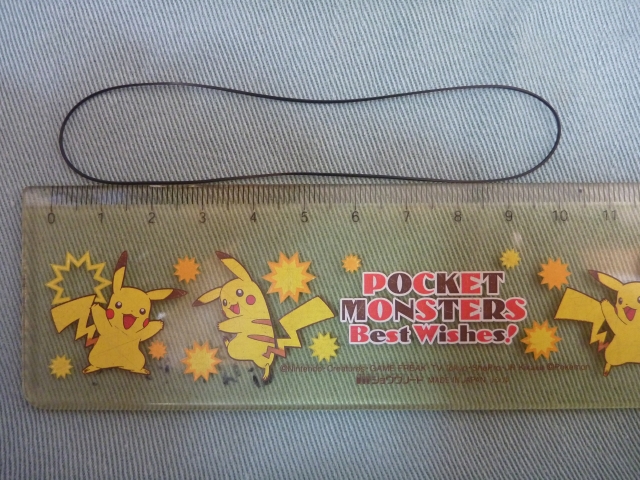

 ベルトの長さです(横にいた子どもの定規を拝借しました)。細いです。こんな感じで伸びているのか、やや判断に悩みます。



 まずは実測の値に少し短い程度のこれを試してみます。58×0.7×92.5mm(内径×幅×外径)のものです。

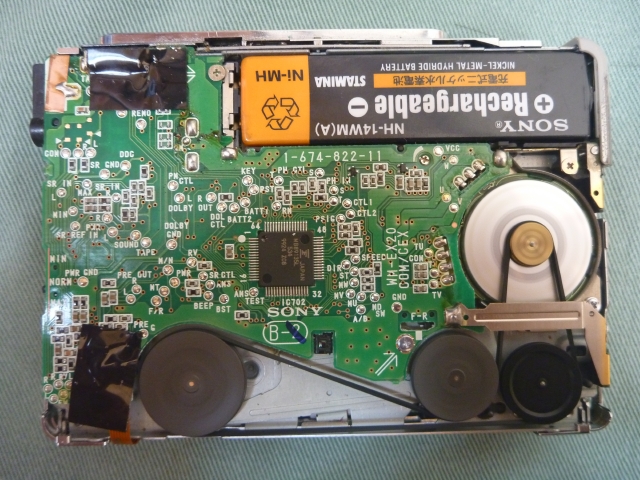

 つけてみました。ゴムの伸びの分を考えて、若干短めです。幅は近い感じです。


 バッテリーを入れて再生すると…。


 しっかり動作します!おぉ!!


 しばらく手持ちのテープを回しながら様子を見ました。異音などはありません。再生や早送り、巻き戻しも問題ありません。怪しかったオートリバースもバッチリです。


 ただテープを聞いていますと、本体を動かさない状態でも音楽が少し揺れます。また若干回転が速いように感じます。散々聞いていたテープですので、少々伸びていそうですが、それにしても不自然な挙動です。

 ゴムの内径が小さいせいでしょうか。


 そこで事前にうかがった大きさの65mmに近いものを出しました。No.29のものです。64.8×0.8×105mmのものです。

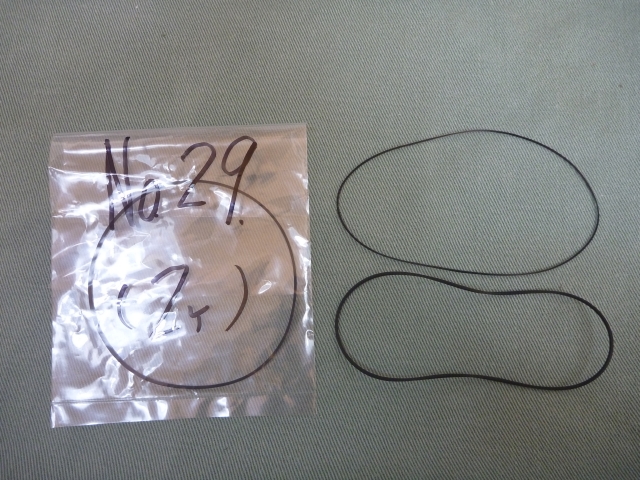

 上が元々のベルト、下が交換予定のベルトです。寸法はほぼ同じです。ただ幅が明らかに交換予定の方が太いです。モーターへの抵抗や基盤への接触などがなければいいのですが…。



 問題なく動いています。しばらく再生しましたが、速くも遅くもなりません。これでちょうど良いようです。



 大きさは意外にぴったりで、遊びはほとんどありません。



 動作は問題ありません。

 元に戻すのは意外に楽でした。ただ細心の注意で行ないました。変に力を入れると、ずれたり歪んだりしそうです。最後に裏側やヘッド部分などの清掃を念入りにしました。結構汚れているものです。


 おっかなびっくりで、所要時間は約一時間弱でした。一度やったことがあり、色々参照しながらでもこんなものです。腕がイマイチどころでないのも確かです。



 この後、通勤中に何日か使いました。元に組み直した後に再生中にわざと本体を揺すってみましたが、音が揺れることがあります。昔持っていた機種はその辺はかなり強かった記憶があります。

 はて?


 ただこの年式のカセットウォークマンは省電力が優先されていたようで、駆動系が以前と違うようです。

 それでも歩きながら聞く限りでは、特に問題はありません。



 気になる点と言えば、リモコンがないことでいくつかの操作が制限されることです。

 音量は実質三段階のみ。DOLBY B NRが本来効くはずですが、それも本体のみでは制御できません。今はOFFの状態です。前者はヘッドフォン側のボリュームで、後者は元々DOLBY Cで録音していたものをBで聞いていたので、あまり気にはなりません。ノイズリダクションのくぐもった音が嫌いだったので、ホワイトノイズが懐かしい感じです。




 いつぞや好きだった元祖渋谷系のテープを聴いていますが、「懐かしい!」の一言です。





 意外に動作品の流通が少ない感じです。ベルトの交換のみで動けば御の字です。テープ自体が湿気やらで傷みがあるので、その点を差し引いても上出来かと思います。



 テープを捨てなくて良かった、本当にそう思いました。
